機器の配線-電話共用型
対象情報
- インターネット回線
- フレッツ・ADSL 電話共用型（タイプ1）
- 料金プラン
- it-neo ADSL 「フレッツ」
- 使用機器
- ADSLモデム-SV

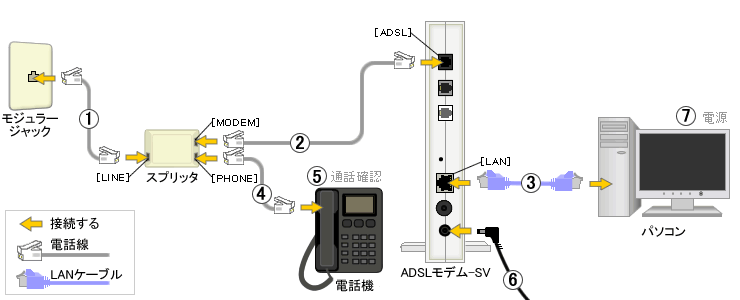

配線図
※ADSLモデム-SV 以外の各機器の種類は、お客さまのご契約状況により異なります。
手順
-
モジュラージャックと、スプリッタの［LINE］ポートを電話線で接続します。
※スプリッタの種類によっては、［LINE］ポートの名称が異なります。
-
スプリッタの［MODEM］ポートと、ADSLモデム-SV の［ADSL］ポートを電話線で接続します。
※スプリッタの種類によっては、［MODEM］ポートの名称が異なります。
-
ADSLモデム-SV の［LAN］ポートと、パソコンの［LAN］ポートをLANケーブルで接続します。
※パソコンの種類によっては、［LAN］ポートの名称が異なります。
-
スプリッタの［PHONE］ポートと、電話機を電話線で接続します。
※スプリッタの種類によっては、［PHONE］ポートの名称が異なります。
-
電話機で通話ができることを確認します。
-
ADSLモデム-SV の電源を入れます。
-
パソコンの電源を入れます。
